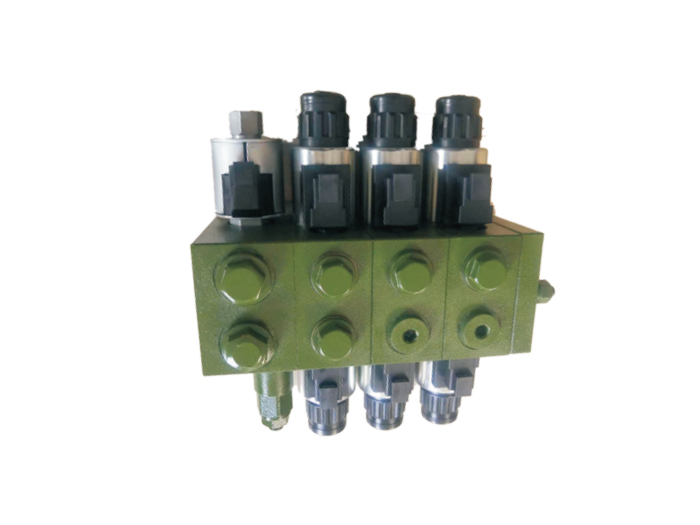

Controlul detaliilor instalării supapei electromagnetice cu mai multe căi

Calitatea instalării supapelor electromagnetice cu mai multe căi afectează în mod direct stabilitatea, viteza de răspuns și durata de viață a sistemelor hidraulice. Următoarele sunt detalii cheie care necesită un control strict în timpul instalării, acoperind pregătirea preliminară, pașii de instalare, punctele de punere în funcțiune și depanarea problemelor comune:

I. Pregătiri înainte de instalare

**Verificați parametrii supapei**

Confirmați că modelul de supapă, diametrul nominal, presiunea de lucru (presiunea nominală/presiunea de vârf) și debitul se potrivesc cu sistemul.

Verificați dacă tensiunea electrovalvei (AC/DC) și curentul sunt în concordanță cu sistemul de control pentru a evita arderea bobinei.

Confirmați că funcțiile supapei (funcția de poziție neutră, numărul de bobine) îndeplinesc cerințele de proiectare (de exemplu, tip O, tip Y, tip P etc.).

**Curățați țevile și uleiul**

Utilizați gaz de înaltă presiune sau echipamente specializate de spălare pentru a îndepărta zgura de sudură, pilitura de fier și alte impurități din țevi (se recomandă un nivel de curățenie de NAS 1638 Clasa 7 sau mai mare).

Uleiul nou trebuie filtrat (element de filtru 5~10μm) pentru a preveni înfundarea particulelor în miezul supapei.

**Inspectați sigiliile**

Verificați dacă inelul O și materialele garniturii (de exemplu, NBR, FKM) sunt compatibile cu uleiul hidraulic (ulei mineral/apă-glicol etc.).

Aplicați o cantitate mică de ulei hidraulic pe garnituri înainte de instalare pentru a preveni ruperea.

II. Detalii cheie în timpul instalării

Fixare și conectare a corpului supapei

Planeitatea suprafeței de montare: rugozitatea suprafeței de montare a blocului de supape sau a plăcii de bază trebuie să fie ≤Ra 0,8μm, iar planeitatea ≤0,01 mm/100 mm pentru a evita scurgerile sau deformarea corpului supapei.

Secvența de strângere a șuruburilor: Strângeți în etape de-a lungul diagonalei (de exemplu, creșterea cuplului în 2-3 etape), referindu-se la valorile cuplului furnizate de producător (strângerea excesivă va cauza deformarea corpului supapei).

Alinierea portului de ulei: Asigurați-vă că admisia și ieșirea sunt aliniate cu conducta; nu trageți forțat de racordul conductei.

Cablajul supapei solenoid

Utilizați cabluri ecranate pentru a reduce interferența; asigurați-vă că bornele sunt sertizate în siguranță.

Intervalul de fluctuație a tensiunii bobinei trebuie controlat cu ±10% (de exemplu, 21,6~26,4V pentru un sistem de 24V DC).

Dacă ansamblul supapei are control pilot, presiunea circuitului uleiului pilot trebuie verificată separat (de obicei 0,3~0,5MPa).

Tratamentul portului de scurgere a uleiului

Un orificiu separat de scurgere a uleiului (dacă este cazul) trebuie să se întoarcă direct în rezervorul de ulei, iar conducta trebuie să fie fără contrapresiune; în caz contrar, miezul supapei poate să nu se reseteze.

Conducta de scurgere a uleiului ar trebui să fie în mod ideal mai jos decât poziția de instalare a corpului supapei pentru a evita sifonarea.

III. Depanare și verificare

Test fără sarcină

Mai întâi, porniți scurt motorul și observați dacă rotația pompei de ulei este corectă pentru a elimina admisia de aer în sistem.

Împingeți manual miezul supapei (dacă este disponibil un dispozitiv mecanic de urgență) pentru a verifica dacă actuatorul funcționează fără probleme.

Test de pornire

Porniți secvențial fiecare circuit și ascultați un sunet clar atunci când supapa solenoidală comută (un sunet surd indică blocaj).

Măsurați creșterea temperaturii bobinei; o creștere a temperaturii ≤40℃ după 1 oră de funcționare continuă este normală.

Test de sarcină

Creșteți treptat presiunea sistemului până la valoarea nominală și verificați dacă există scurgeri la toate interfețele corpului supapei.

Verificați timpul de răspuns la comutare (de obicei ≤0,1s) și repetabilitatea.

IV. Probleme și soluții comune

Problemă | Cauza posibilă | Soluție

Bobina supapei nu schimbă direcția | Arsarea bobinei solenoidului/tensiune insuficientă | Înlocuiți bobina, verificați stabilitatea sursei de alimentare

Scurgeri interne mari | Uzura/contaminarea bobinei supapei și blocarea | Dezasamblați, curățați sau înlocuiți bobina supapei

Vibrația și zgomotul sistemului | Rezonanța conductei/șoc hidraulic | Adăugați acumulatorul sau reglați orificiul de amortizare

Întârziere comutare | Vâscozitatea uleiului prea mare/presiune pilot insuficientă | Înlocuiți cu ulei adecvat sau reglați presiunea pilot

V. Recomandări de întreținere

Inspecție regulată: Verificați cuplul șuruburilor corpului supapei și starea de etanșare la fiecare 500 de ore.

Controlul contaminării: Înlocuiți elementul de filtru la fiecare 2000 de ore; menține curățenia uleiului la nivelul ISO 4406 18/16/13.

Inventar de piese de schimb: acordați prioritate stocării bobinelor solenoide și a etanșărilor pentru a minimiza timpul de nefuncționare.

Sfat: Pentru supapele complexe cu mai multe căi (cum ar fi supapele proporționale, supapele sensibile la sarcină), se recomandă utilizarea software-ului de punere în funcțiune al producătorului pentru calibrarea parametrilor. Dacă sistemul funcționează frecvent, este necesar să verificați dacă performanța supapei este redusă din cauza temperaturii excesiv de ridicate a uleiului (>65℃) sau a oxidării uleiului.
