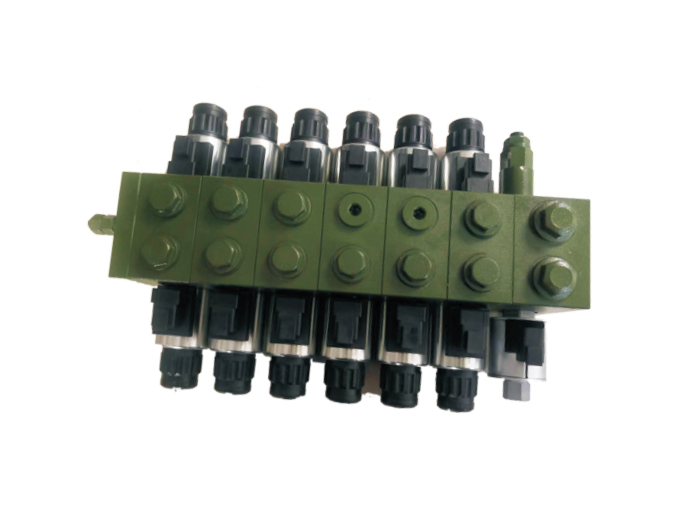

Care sunt cerințele de material pentru supapele electromagnetice cu mai multe căi?

Selectarea materialului pentru o supapă electromagnetică cu mai multe căi afectează în mod direct rezistența la presiune, rezistența la uzură, rezistența la coroziune și durata de viață. Necesită luarea în considerare cuprinzătoare a factorilor cum ar fi presiunea de funcționare, caracteristicile suportului și condițiile de mediu.

Următoarele sunt cerințele cheie de selecție a materialelor și soluțiile tipice de aplicare:

I. Cerințe materiale ale componentelor de bază

1. Materialul corpului supapei

Tip material | Caracteristici | Scenarii aplicabile

Fontă ductilă (QT500-7) | Rezistență ridicată (rezistență la tracțiune ≥500MPa), amortizare bună a vibrațiilor, cost redus | Sisteme de presiune medie și joasă (≤35MPa), mașini de inginerie

Oțel forjat (42CrMo) | Rezistență ultra-înaltă (rezistență la tracțiune ≥1000MPa), rezistent la oboseală, tratat termic și temperat | Sisteme de înaltă presiune (42MPa), echipamente metalurgice

Aliaj de aluminiu (6061-T6) | Ușor (densitate 2,7 g/cm³), rezistent la coroziune, dar rezistență la presiune mai mică (≤21MPa) | Aviație, echipamente mobile

Oțel inoxidabil (316L) | Rezistent la coroziune acidă și alcalină/apă de mare, dar cost ridicat | Industria chimică, platforme offshore

Tratament special:

Finisarea peretelui interior: Ra≤0,4μm, reducând rezistența la curgere.

Armare de acoperire: Cavitatea corpului supapei este acoperită cu o acoperire WC-Co (duritate HV1200), rezistentă la eroziunea particulelor.

2. Miezul supapei și manșonul

Combinație de materiale | Avantaje | Parametrii tehnici

20CrMnTi Cromat dur carburat și stins | Duritatea suprafeței HRC60-62, rezistență la uzură | Grosime de placare ≥0,03 mm, durata de viață ≥1 milion de cicluri

Acoperire PTFE din oțel inoxidabil (440C) | Rezistent la coroziune și coeficient de frecare scăzut (μ≤0,05) | Potrivit pentru medii apă-glicol

Ceramic (Al₂O₃/ZrO₂) | Ultra rezistent la uzură, anti-aderență, dar fragil | Folosit pentru condiții de lucru extreme de înaltă presiune (≥60MPa).

Potrivire de precizie:

Controlul miezului supapei și al spațiului orificiului supapei:

Supapă obișnuită: 0,01 ~ 0,03 mm

Supapă de înaltă precizie: ≤0,005 mm (Necesită asamblare controlată cu temperatură)

3. Sigilii

Material | Interval de temperatură | Rezistența mass-media | Durata de viață

Cauciuc nitrilic (NBR) | -30℃~100℃ Ulei mineral, emulsie apă-ulei: 500.000 de cicluri

Cauciuc fluor (FKM): -20℃~200℃, acizi și alcalii, uleiuri de ester sintetic: 1 milion de cicluri

Poliuretan (PU): -40℃~80℃, rezistență mare la uzură, dar nu rezistent la hidroliză: 300.000 de cicluri

Schelet metalic PTFE: -100℃~260℃, toate uleiurile hidraulice, medii foarte corozive: 2 milioane de cicluri

II. Strategia de selecție a materialelor pe baza condițiilor de muncă

1. Condiții de lucru de înaltă presiune, pentru sarcini grele (de exemplu, mașini de forat tuneluri)

Corp supapă: oțel forjat 42CrMo (călit și revenit HB280-320)

Miez de supapă: aliaj stellit placat cu laser 20CrMnTi carburat și stins

Etanșare: Etanșare compozită FKM PTFE

2. 3. Medii corozive (de exemplu, echipamente chimice)

Corp supapă: oțel inoxidabil 316L (pasivat)

Miez de supapă: oțel inoxidabil întărit prin precipitații 17-4PH

Etanșare: Structură cu încapsulare completă din PTFE

4. Medii cu temperatură scăzută (de exemplu, mașini la sol)

Corpul supapei: QT400-18L (Fontă ductilă la temperatură joasă, -60℃ Energie de impact ≥12J)

Etanșare: cauciuc siliconic (MVQ) sau cauciuc nitril butadien hidrogenat (HNBR)

5. Echipamente alimentare/farmaceutice

Corp supapă: oțel inoxidabil 304 (Ra≤0,2μm electrolustruit)

Etanșare: cauciuc EPDM certificat FDA

III. Aplicarea materialelor funcționale speciale

Cerințe antistatice:

Miez de supapă cu fibră de carbon adăugată (rezistivitate de volum ≤10⁶Ω·cm) pentru a preveni aprinderea prafului de scântei.

Design de reducere a greutății:

Corp de supapă din aliaj de titan (TC4), cu aceeași rezistență ca oțelul, dar cu 40% mai ușor.

Durată de viață ultra-lungă:

Miezul supapei folosește o acoperire de carbon asemănător diamantului (DLC), cu un coeficient de frecare <0,02.

IV. Defecțiuni materiale comune și contramăsuri

Modul de eșec | Cauza | Soluție

Notarea miezului supapei | Particule dure care pătrund în gol | Înlocuiți cu filtru online cu manșon de supapă acoperit cu WC-Co

Umflarea focilor | Incompatibilitate de ulei și materiale | Înlocuiți cu material FKM sau PTFE

Craparea corpului supapei | Defecte de turnare sau șoc de presiune | Utilizați un design de optimizare a tensiunii cu elemente finite a corpului supapei din oțel forjat

V. Tendințe materiale viitoare

Materiale inteligente: miez de supapă din aliaj cu memorie de formă, reglare a debitului adaptabilă la temperatură.

Materiale nanocompozite: Corp de supapă ranforsat cu grafen, rezistență crescută cu 50%.

Imprimare 3D: materiale cu gradient de structură optimizată pentru topologie (de exemplu, canale de răcire compozite cupru-oțel).

Recomandare de selecție: Este necesară o evaluare cuprinzătoare, luând în considerare factori precum costul (materialele reprezintă 30%~50% din costul total al corpului supapei), condițiile de funcționare și ciclul de întreținere. Prioritizează opțiunile de materiale care sunt certificate conform ISO 4400/DIN 24340.
